静電気対策をする必要があり LTspiceを使ってシュミレーションを行なってみました。高圧発生回路などは静電気試験装置の説明されている回路をアレンジしました。
DFFを使って、高圧を150pfのコンデンサに充電する。330Ωを通じて放電する。放電後、負荷を0vにリセットするという、簡単な回路です。

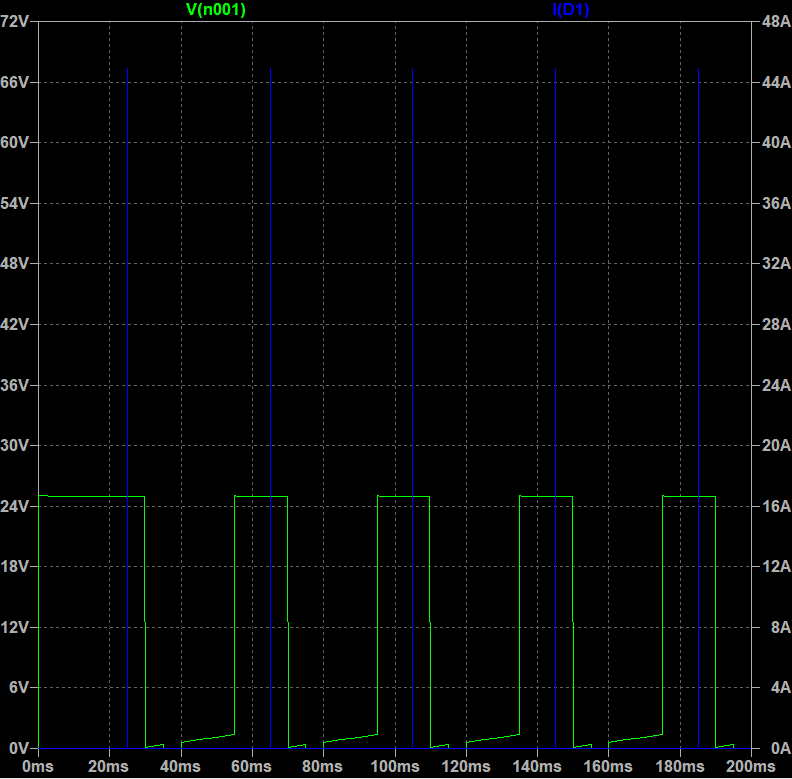

24vに15kvがクランプさて、TVS (SMBJ24CA)に45A程度の電流が一瞬流れることがわかります。ただし、SMBJ24Cは、39v位で16Aの電流なので実際の回路には、ひと工夫要りそうですので、ご注意願います。
